億佰特研發生產的E52系列LoRa MESH組網模塊除基礎無線通訊之外，該lora模塊是基于LORA MESH網絡結構，使模塊具有去中心化、自路由、網絡自愈、多級路由等功能特點，還支持遠程配置功能。由于遠程配置可以更改整個網絡的基本通訊參數，所以需要客戶需要謹慎使用，避免某些節點的重要參數被更改而無法與之前網絡進行正常的通訊。
LORA MESH組網模塊遠程配置下可分為單點配置和廣播配置兩種。在這兩種配置模式下，都會延遲一定時間后再執行指令，目的是為了保持當前參數繼續將數據轉發到下一級模塊，以保證數據能傳輸?shù)秸麄€網絡范圍中再生效。
在單點配置下也需要提前建立路由，當目標接收模塊接收到正確的 AT指令，會通過射頻返回“+OK”或者“+FAIL”指示模塊執行結果。在廣播配置下也依然和基礎廣播通訊一樣，所有接收到數據的模塊都會進行一次數據轉發，保證整個網絡中的lora模塊都能接收到此條指令，但廣播配置下不會有射頻數據響應。
正常的基礎通訊默認采用的目標端口為端口1，對應的功能是將用戶發送的數據直接通過串口輸出，并添加額外信息幀頭。而遠程配置采用的目標端口為端口 14，對應的功能是將用戶發送的遠程配置指令進行解析，并延時一段時間后再執行或響應。遠程配置指令需要額外加上“++”以便和本地配置進行區分，遠程配置完成之后應該及時將目標端口恢復為端口 1，避免影響下次的基礎通訊。
不同空中速率下的延遲時間不同，具體延遲時間如下（一個路由建立超時時間）：
62.5K 空中速率下指令延時執行時間約 2.5 秒；
21.875K 空中速率下指令延時執行時間約 5 秒；
7K 空中速率下指令延時執行時間約 15 秒。
遠程單點配置基本操作步驟如下所示：
第一步：模塊 A 使用“AT+DST_ADDR=26034,0”指令將目標地址配置為模塊 B 的地址；
第二步：模塊 A 使用“AT+OPTION=1,0”指令將通訊方式改為單播模式（Unicast）；
第三步：模塊 A 使用“AT+DST_PORT=14,0”指令將目標端口修改為遠程解析 AT 指令功能；
第四步：模塊 A 發送 AT 指令“++AT+PANID=4660,0”。發送成功會返回 ?SUCCESS;
第五步：模塊 B 接收到指令后，等待一個 ?路由建立超時時間 ?后會通過串口輸出對應指令的執行結果，并通過射頻回應“+OK:” ?或者“+FAIL:”，并會將當前的模塊參數通過射頻發送，發送成功 ?會返回 ?SUCCESS；
第六步：模塊 A 接收到了來自模塊 B 回應的模塊信息，并通過通過串口輸出。
圖遠程單點配置步驟
遠程廣播配置基本操作步驟如下所示：
第一步：模塊 A 使用“AT+OPTION=3,0”指令將通訊方式改為廣播模式（Broadcast）；
第二步：模塊 A 使用“AT+DST_PORT=14,0”指令將目標端口修改為遠程解析 AT 指令功能；
第三步：模塊 A 發送 AT 指令“++AT+PANID=4660,0”。發送成功 ?會返回 ?SUCCESS;
第四步：模塊 B 接收到指令之后，等待一個 ?路由建立超時時間 ?后會通過串口輸出對應指令的執行結果。

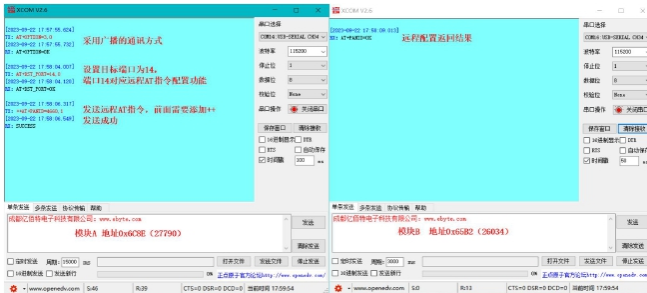

圖 遠程廣播配置步驟
