DSP（Digital Signal Processing）即數字信號處理技術，其接收經數字化處理的音頻、視頻、壓力、溫度以及位置等現實世界信號后，會以數學方式進行處理。其可以非?？焖俚貓?zhí)行加減乘除等運算。
通過上圖可以了解MP3中DSP的工作原理。在錄制過程，模擬的音頻信號通過麥克風或其他輸入源輸入，接著通過ADC（模數轉換器）轉換為數字信號傳至DSP數字信號處理器，DSP進行MP3編碼將文件存儲在內存;在播放過程中，文件從內存中取出，由DSP進行解碼，再經DAC（數模轉換器）轉換為模擬信號，然后再由揚聲器等音響系統輸出。
DSP其獨特之處在于能夠快速地對信號進行采集、變換、濾波、壓縮等運算。而這是由其特殊的軟硬件結構決定的。
①哈佛結構

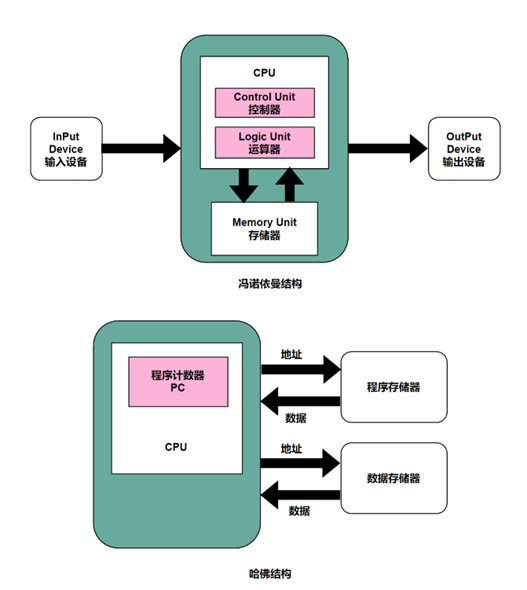

如上圖所示，傳統的馮諾依曼結構，只有一個存儲器空間通過一組總線（地址總線和數據總線連接到內核），做一次乘法會訪問4次存儲器，花費4個指令周期。而DSP采用了哈佛結構，其將存儲器空間劃分為程序區域和數據區域，有兩組總線連接到內核，允許同時對它們進行訪問，這種方式可以同時為內核提供數據和指令。
②流水線操作
DSP采用流水線技術，每條指令都由片內多個功能單元分別完成取指、譯碼、取數、執行等步驟，從而在不提高時鐘頻率的情況下減少執行時間。
③零開銷循環
DSP采用專門的硬件用于零開銷循環，零開銷循環指處理器在執行循環時，不用花時間去檢查循環計數器的值，條件轉移到循環的頂部以及將循環計數器減一這些操作，從而減少處理時間。
④定點計算
大多數DSP使用定點，而不是浮點計算；定點計算雖然沒有浮點計算精確，但其更便宜更快，且DSP為了保證數值精確，其在指令集和硬件方面都支持飽和計算、舍入和移位。
⑤尋址方式
DSP芯片支持專門的尋址方式，它們對一些信號處理算法及操作的時間起到提升作用；例如位倒序?qū)ぶ穼?/span>FFT(快速傅里葉變換)處理時間有提升作用，循環尋址對數字濾波器延時線實現有提升作用。
⑥專用的硬件乘法器

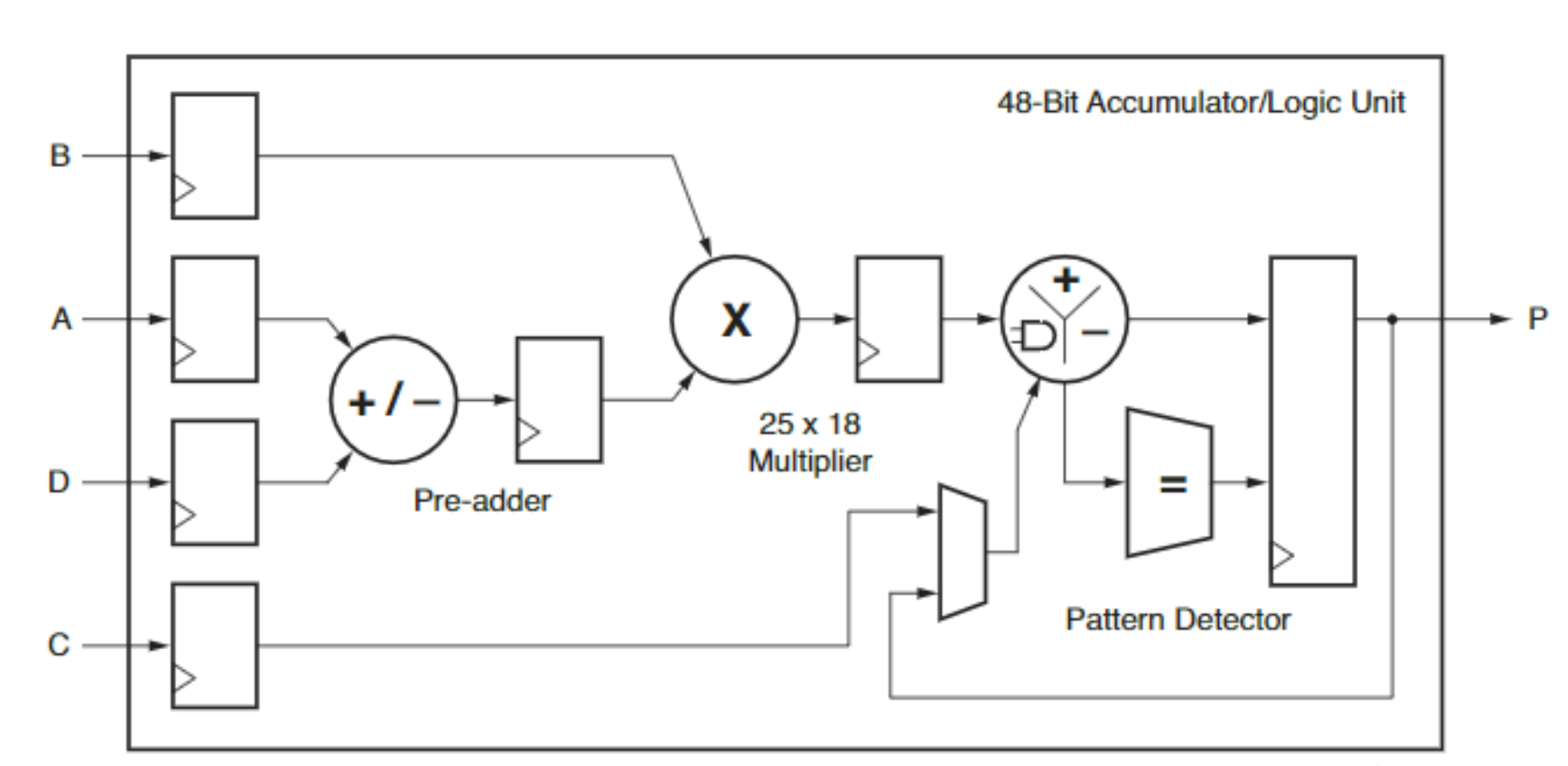

如下圖所示,針對濾波、相關、矩陣等運算需要大量乘法累加運算的特點，DSP大都采用獨立的乘法器和加法器，使得在同一指令周期內可以完成相乘、累加兩個運算。
⑦定點DSP指令集
定點DSP指令集是按兩個目標來設計的:1.使處理器能夠在每個指令周期內完成多個操作，從而提高每個指令周期的計算效率；2.將存儲DSP程序的存儲器空間減到最小。
隨著現代科技發展及計算機技術迭代更新下，DSP技術已經成為一門涉及領域廣泛、前景十分廣闊的技術學科。目前該技術已經在計算機、電子、通信、軍事、醫學、儀器等領域有著廣泛的應用。那么在這種高速發展形勢下，DSP也必然面臨要求功能更加完全、處理速度更快、存儲器用量更少，功耗更低的巨大挑戰！
