RS-485是一種雙工通信系統，其中同一總線上的多個設備可以雙向通信。RS485通信接口最常用作半雙工，如上圖所示，只有一條通信線路（“A”和“B”成對）。在半雙工中，設備輪流使用同一條線路，在該線路中主機將斷言對總線的控制并發送命令，所有其他設備都在監聽。預期的接收者將偵聽其地址，然后該設備將斷言控制并做出響應。相反，在全雙工系統中，例如串行外設接口(SPI射頻模塊)或通用異步收發器 (UART串口模塊)，主機和從設備可以使用專用輸入和輸出線同時通信。
在數據層，RS485接口通常使用 UART 進行串行通信，主機UART以全雙工方式驅動和接收串行通信。它連接到構成物理層的RS485接口通信差分收發器，并將信號轉換為半雙工差分格式，以便在RS485總線上使用。然后主機將通過UART與RS485端口之間通信，它會告訴收發器何時在發送和接收之間切換。從設備也將以同樣的方式使用它們的UART。
具有專用發送和接收線路的UART串口模塊允許它以全雙工、半雙工甚至單工方式運行，這意味著數據只能通過一條線路輸出或輸入。由于RS485接口通信通常是半雙工的，因此連接到它的UART也將以半雙工方式運行。

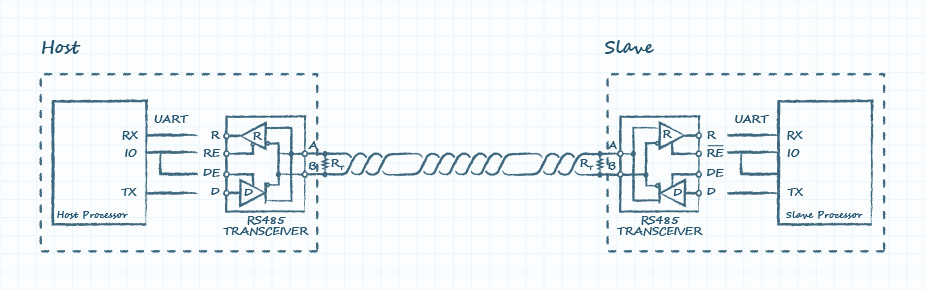

圖7：UART 轉 RS-485 的常見用途
UART 接口是異步的，這意味著通信不包括時鐘。主機和從機設備必須使用自己的內部時鐘，并且兩個設備都必須知道數據將以何種時鐘速率傳輸。這與串行外設接口 (SPI) 等同步系統不同，其中一條信號線包含一個時鐘，總線上的監聽設備可以在該時鐘上捕獲數據。
此外，UART 通常具有大多數設備將使用的標準格式，但可以配置許多選項來更改標準。UART 的空閑狀態是高電壓，因此要開始傳輸，UART 使用一個稱為起始位的低脈沖，然后是 8 位數據，并以高停止位完成，圖 8。

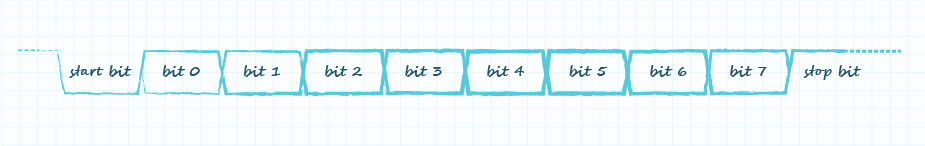

圖8：UART 數據幀
主處理器將使用一個IO 引腳將 RS-485 收發器置于發送模式，并將一個字節從 UART TX 線發送到 RS-485 收發器的數據（D 或 DI）線。收發器會將單端 UART 比特流轉換為 A 和 B 線上的差分比特流，圖 3。數據離開收發器后，主機立即將收發器模式切換為接收。從機系統是相同的，這意味著從機 RS-485 收發器接收傳入的比特流，將其轉換為單端信號，并通過從機的 UART RX 線將其發送到主機設備。當從設備準備好響應時，它會像主機最初那樣發送，而主機現在接收，圖 9。

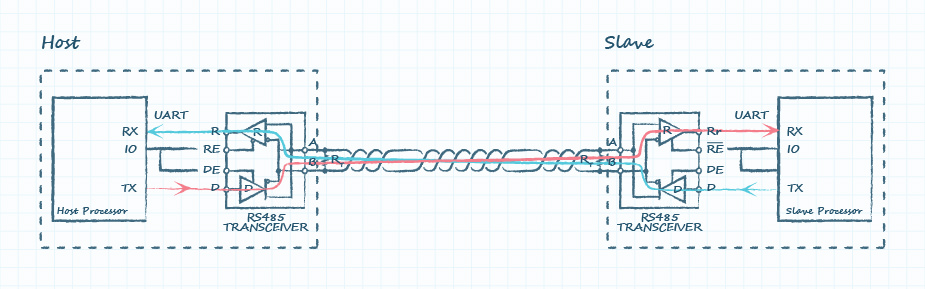

圖9：主機通過RS-485總線發送命令，從機響應示意圖
圖10：定義了數據鏈路層的 OSI 模型
