藍牙協議棧的各層功能簡述

一般來說,我們把某個協議的實現代碼稱為協議棧(protocol stack),藍牙協議棧就是實現低功耗藍牙協議的代碼,理解和掌握藍牙協議是實現藍牙協議棧的前提。藍牙協議棧分為:應用層、主協議層、控制層。

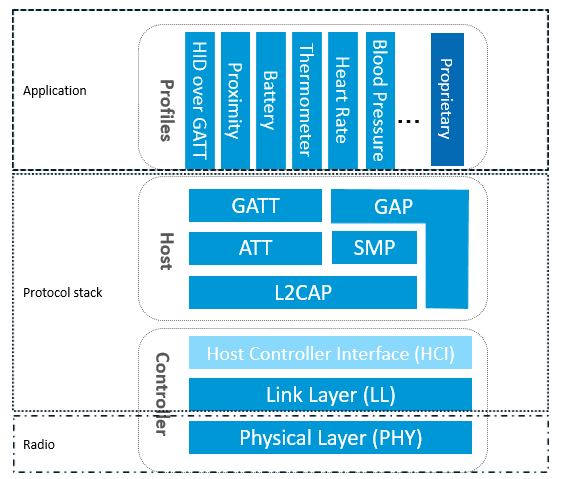

藍牙協議棧結構圖

1.藍牙協議??刂茖?/span>

PHY:物理層,主要負責指定BLE的無線頻段,調制解調方式和方法等。直接決定了BLE芯片的功耗靈敏度。

LL:鏈路層(協議棧核心),此層為RF控制器,用于控制設備的射頻狀態,控制設備會處于5種狀態之一:standby(準備)、advertising(廣播)、scanning(信道監聽/掃描),initiating(發起連接)、connected(已連接) 。五種狀態的切換描述為:advertising(廣播)不需要連接就可以發送數據(告訴所有人,我來了);

scanning(監聽/掃描)來自廣播的數據;initiator(發起人)將攜帶 connection request(連接請求)來響應廣播者,如advertiser(廣播者)同意該請求, 那么廣播這和發起者都會進入已連接狀態, 發起連接的設備變?yōu)?master(主機),接收連接請求的設備變?yōu)?slave(從機)。

HCI:主機控制接口(可選),規范兩顆芯片之間的通信協議和通信命令。這一層可以通過軟件API或硬件接口實現,例如UART、SPI、USB。

2.藍牙協議棧主協議層

GAP:通用訪問配置文件層(Generic Access Profile):是直接與應用程序或配置文件(profiles)通信的接口,處理設備發現和連接相關服務,另外還處理安全特性的初始化。對上級提供應用程序接口,對下級管理各級智能部門,尤其是指示LL層控制器5種狀態切換。GAP目前主要用來進行廣播,掃描和發起連接等。

L2CAP:邏輯鏈路控制和適應協議,對LL進行封裝,LL層至區分傳輸數據本身,L2CAP關心是否是加密通道或是普通通道,管理連接間隔。

SMP:安全管理協議,管理BLE加密和安全。定義了配對和密鑰分配方式。并為協議棧的其它層和其它設備之間的安全連接和交換數據提供服務。

ATT:屬性協議,定義用戶命令和命令操作的數據變量。ATT用來描述一條條的數據。

GATT:通用屬性協議層,許設備向其它設備展示一塊特定的數據,稱之為“屬性(attribute)”。在ATT環境中,展示“屬性”的設備稱之為服務器,與之配對的設備稱之為客戶端。鏈路層狀態(主機和從機)與設備的ATT角色是相互獨立的。例如,主機設備既可以是ATT服務器,也可以是ATT客戶端。從機設備可以是ATT客戶端,也可以是ATT服務端。

3.藍牙協議棧應用層

包括SIG藍牙協議小組定義的公有任務和用戶自定義的私有任務。


今天的分享就到這里啦,EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展,提升資源利用率,更多BLE藍牙模塊和藍牙技術資料,感興趣的小伙伴可以登錄我們的億佰特官網進行了解,也可以直接撥打400電話咨詢技術專員!
