NRF24L01無線模塊簡介

一、nRF24L01無線模塊簡介


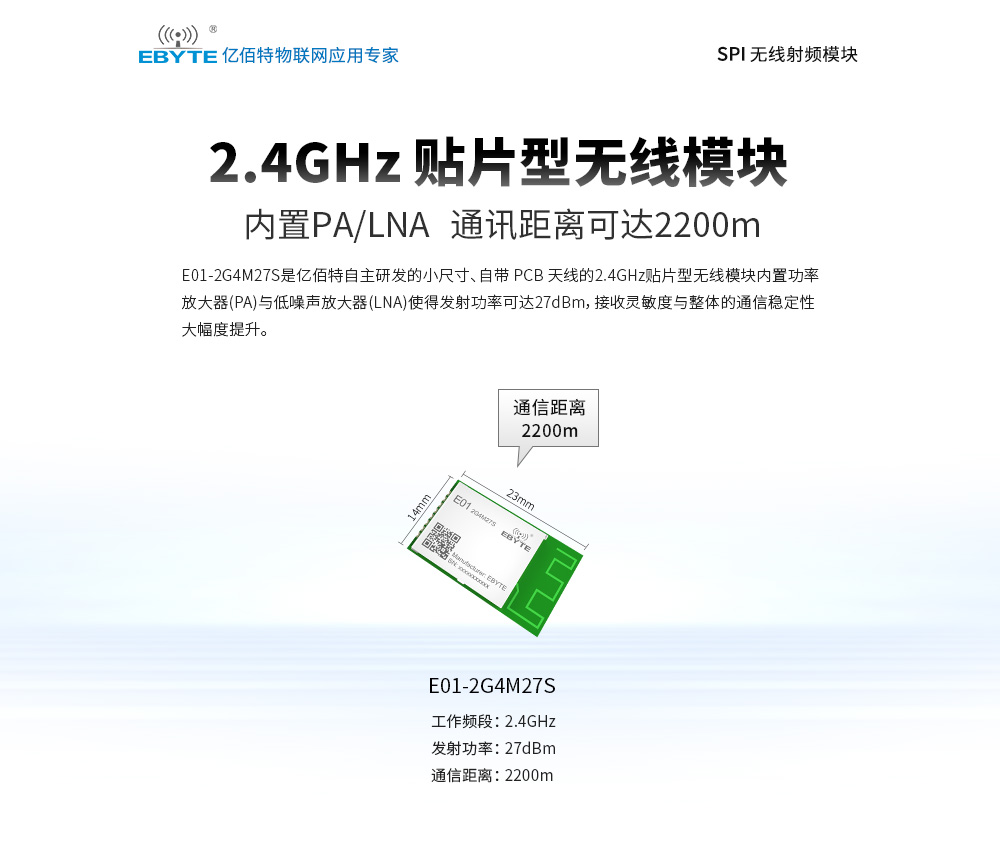

E01-2G4M13S是基于Nordic(挪威〉生產的nRF24L01+為核心自主研發的小尺寸、自帶PCB天線的2.4GHz 貼片型無線模塊。


由于均采用原裝進口的nRF24L01P保證其兼容性,在原有基礎上內置了功率放大器(PA)與低噪聲放大器(LNA),使得最大發射功率達到20mW的同時接收靈敏度也獲得進一步的提升,在整體的通信穩定性上較沒有功率放大器與低噪聲放大器的產品大幅度提升。


該產品已獲得FCC、CE、RoHS等國內外權威認證報告,使用工業級高精度16MHz晶振。由于E01-2G4M13S是純射頻收發模塊需要使用MCU驅動或使用專用的SPI調試工具。

NRF24L01無線模塊簡介

二、nRF24L01無線模塊特點功能


三、nRF24L01無線模塊應用場景


四、nRF24L01無線模塊使用方法

nRF24L01無線模塊硬件設計

  1. 推薦使用直流穩壓電源對該模塊進行供電,電源皎波系數盡量小,模塊需可靠接地;請注意電源正負極的正確連接,如反接可能會導致模塊永久性損壞;

  2. 請檢查供電電源,確保在推薦供電電壓之間,如超過最大值會造成模塊永久性損壞;請檢查電源穩定性,電壓不能大幅頻繁波動;

  3. 在針對模塊設計供電電路時,往往推薦保留30%以上余量,有整機利于長期穩定地工作;模塊應盡量遠離電源、變壓器、高頻走線等電磁干擾較大的部分:

  4. 高頻數字走線、高頻模擬走線、電源走線必須避開模塊下方,若實在不得已需要經過模塊下方,假設模塊焊接在Top Layer,在模塊接觸部分的Top Layer鋪地銅(全部鋪銅并良好接地),必須靠近模塊數字部分并走線在Bottom Layer;

  5. 假設模塊焊接或放置在Top Layer,在Bottom Layer或者其他層隨意走線也是錯誤的,會在不同程度影響模塊的雜散以及接收靈敏度;

  6. 假設模塊周圍有存在較大電磁干擾的器件也會極大影響模塊的性能,跟據干擾的強度建議適當遠離模塊,若情況允許可以做適當?shù)母綦x與屏截;

  7. 假設模塊周圍有存在較大電磁干擾的走線(高頻數字、高頻模擬、電源走線〉也會極大影響模塊的性能,跟據干擾的強度建議適當遠離模塊,若情況允許可以做適當?shù)母綦x與屏截;

  8. 通信線若使用5V電平,必須串聯1k-5.lk電阻(不推薦,仍有損壞風險:盡量遠離部分物理層亦為2.4GHz的TTL.協議,例如l:USB3.0;

  9. 天線安裝結構對模塊性能有較大影響,務必保證天線外露,最好垂直向上。當模塊安裝于機殼內部時,可使用優質的天線廷長線,將天線廷伸至機殼外部;

  10. 天線切不可安裝于金屬殼內部,將導致傳輸距離極大削弱;板載PCB天線應盡量避免出現導體或者其他干擾源。


4.2 nRF24L01無線模塊軟件編寫



  1. 在用戶的電路板上插入模塊,使用微控制器與模塊進行SPI或者串口通訊,通過SPI 指令對其控制寄存器與收發緩存進行操作,即能完成無線數據收發功能:其中模塊寄存器讀寫操作時序操作請參閱最新的nRF24LO1P數據手冊。

  2. IRQ為中斷引腳,可以用此引腳來實現喚醒單片機、實現快速響應等;可不接,以SPI查詢方式來獲取中斷狀態(不推薦,不利于整體功耗,且效率低下)。

  3. CE可以長期接高電平,但是模塊寫寄存器時必須首先設置為POWER DOWN掉電模式,推薦CE用單片機引腳控制。
