輸入接地：AC-DC模塊電源輸入端一般有3個引腳，火線L、零線N、保護地FG，F(xiàn)G通常和設備的機殼或電網中的地線連接。

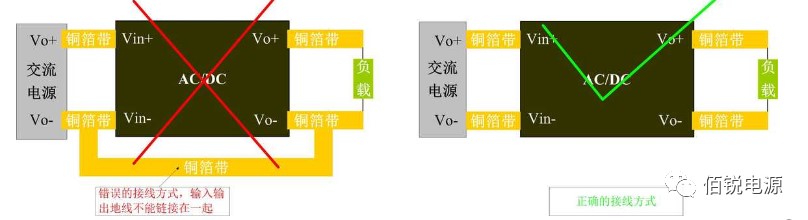

輸出接地：隔離型電源模塊的輸入地和輸出地是不能直接相連，這樣會失去隔離模塊的意義，連接還可能會由于雷擊浪涌、群脈沖等干擾導致產品輸出異常或損壞，因此不能將輸出地與保護地直接相連，輸入輸出地一般都是通過一顆Y電容連接；電源模塊內部集成無需外置。
浪涌電流分產品啟動瞬間的尖峰電流(也稱為產品啟動-沖擊電流)和工作過程中感應到的巨大的浪涌電壓形成的電流，抑制產品啟動瞬間的尖峰電流，主要采取的方案是輸入端增加防護器件熱敏電阻或繞線電阻，減少浪涌電流,而高壓產生的浪涌電流主要通過壓敏電阻防護，通過壓敏電阻泄放能量。
漏電流有兩個概念，一是產品正常工作過程中，輸入端對保護地之間的泄漏電流；二是產品在做耐壓測試過程中，隔離帶之間的漏電流。
AC-DC電源輸入端一般采取全橋整流，滿足交流和直流電壓兩種供電方式。
EN60950中對I類、II類設備有明確的定義：
I類設備指采用基本絕緣，而且還要裝有一種連接裝置，使那些在基本絕緣一旦失效就會帶危險電壓的導電零部件與建筑物配線中的保護接地導體相連。I類設備帶有保護地FG引腳。
II類設備指防電擊保護不僅依靠基本絕緣，而且還采取附加安全保護措施的設備（例如采用雙重絕緣或加強絕緣的備），這類設備既不依靠保護接地，也不依靠安裝條件的保護措施。
II類設備不具有保護地FG引腳，如我司的AM21，AM22系列電源模塊產品。
輸入電源線的電壓瞬變對電源產品是有破壞性的，假如輸入端的電源瞬變大于產品輸入的高限值，必須在輸入端增加保護電路。
很多公司多路產品設計理念上還停留在10多年前的技術，在空載或兩路負載不規律的情況下使用時，產品會存在其中一路輸出電壓偏差很大，可能達到20%或者更大，極為不精準，非常容易造成燒毀用戶設備或核心器件。
成都億佰特采用了創新的技術設計，即使在多路輸出-負載完全不規則的情況下，輸出電壓仍然能保持在1%的精度。
產品在高溫的環境下工作，其內部元器件的溫度要比環境的要高許多，為保證產品可靠的工作，常規的產品最高的環境工作溫度為70℃，當環境溫度達到55℃時就需要降額；而在低溫的情況下工作，由于內部電解電容和其他元器件的低溫特性，也存在功率降額的要求。同時，輸出的紋波噪聲會比常溫值大，降額曲線具體內容可參考產品型號對應的技術手冊。
開關電源內部電路如控制電路、環路調節電路等，遇到強的輻射時會影響到其正常工作。開關電源的輻射抗擾度測試標準是IEC/EN61000-4-310V/m，該條件下測試電源能夠穩定工作，而當遇到很強的輻射干擾時，如對講機等強輻射設備，當靠近開關電源時，產生的輻射強度是實驗室測試條件的幾倍甚至幾十倍以上，因此開關電源使用時需遠離強輻射設備。
保證系統能夠正常的運行，需要重點關注電源的啟動時間；
保證整個系統的正常關閉，因此電源模塊的掉電保持時間也需重點關注。
